HP LaserJet M1005 激光多功能一体机拆定影图解

今天顾客拿机器过来就说卡纸了，打印不了，于是我想想有可能是卡纸在硒鼓里面，拿硒鼓出来一下没见到纸张。于是在仔细用手电筒照了一下，果然看见有白色的东西卡在定影部分，接下来就是拆定影的效果图，之前也有修过类似这款的激光打印机，但是都没有把它拍照下来，今天事情不是很多，所以就把过程全部拍了下来，如果不周全的地方还望各位提醒，本人在此献丑了。所需工具（十字螺丝刀一把，一字刀一把，尖嘴钳一把，润滑油一瓶，手电筒或手机手电筒）

1.首先把纸盒取下

2.然后把两边侧盖撬开（左右边方法一样）

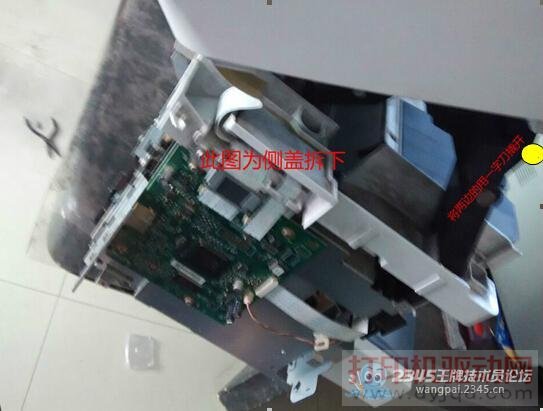

3.撬开两边盖子后的效果同时把两边连接稿台柱子拆下

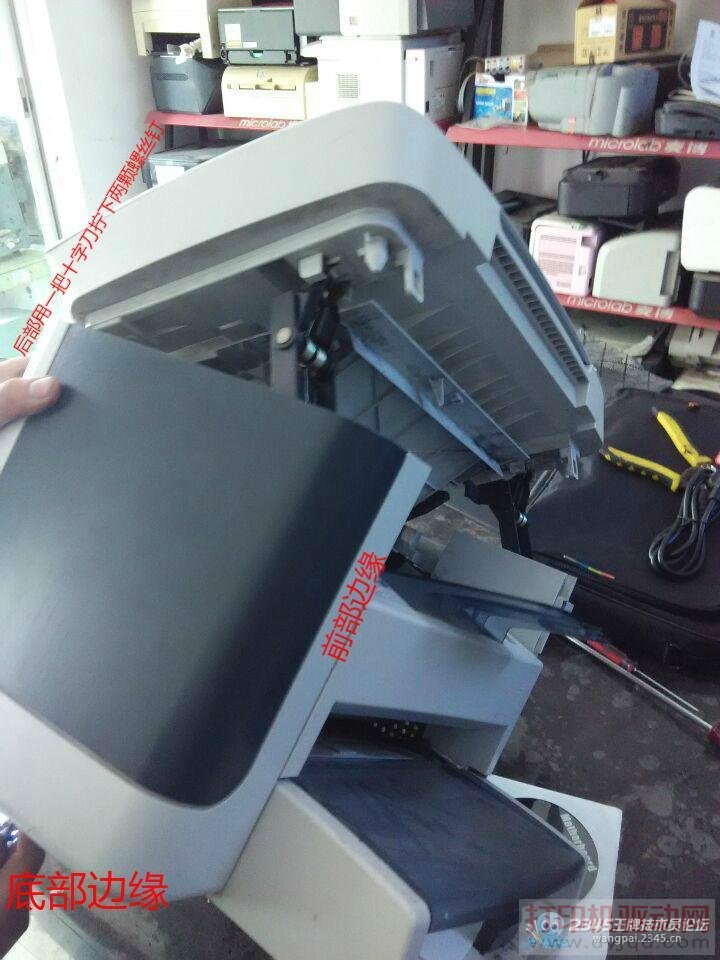

4.稿台插下效果

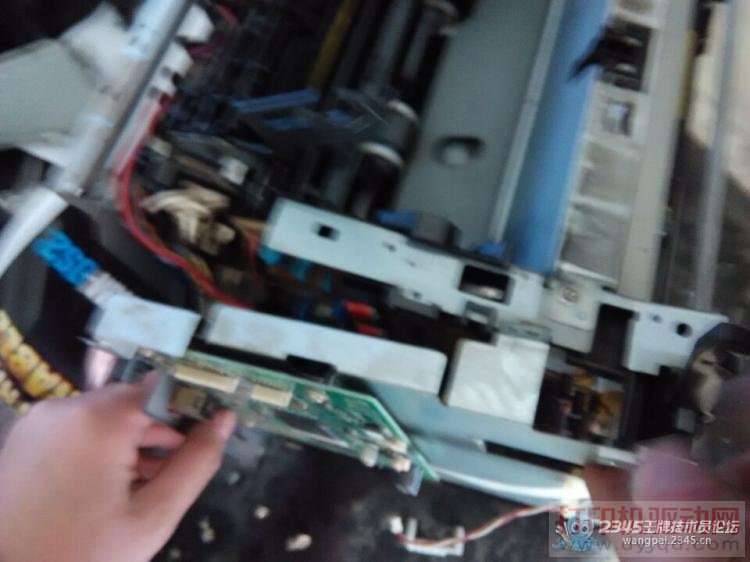

5.接着左边把打印数据板拧开钉子和线拔下

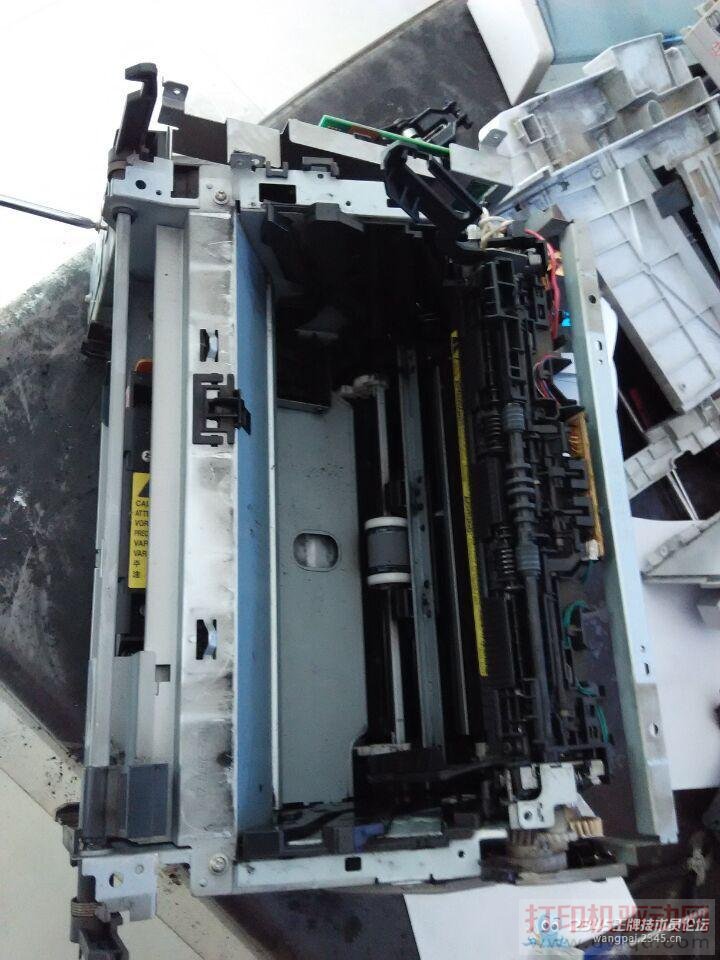

6.把定影取下后

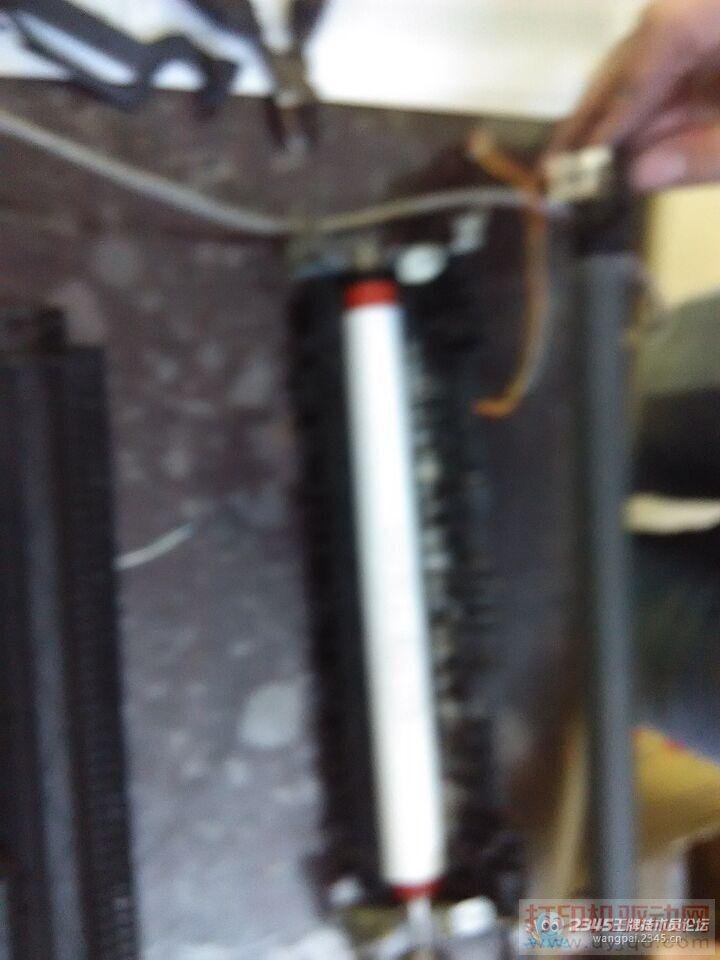

7.这个就是定影，相信很多人已经看到卡纸（白色）在那了吧...

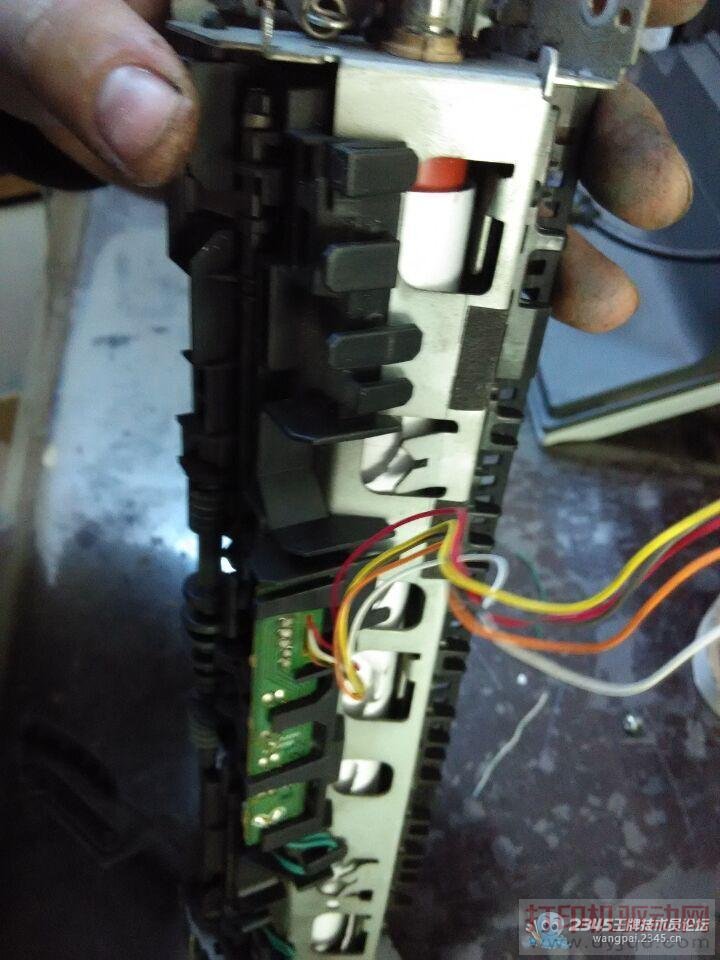

8.接着用尖嘴钳把弹簧取下

9.把纸张慢慢拉出来...

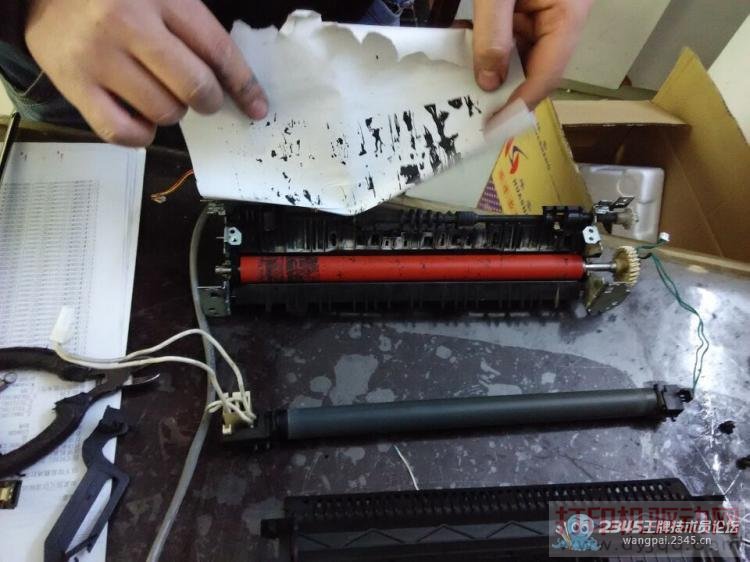

10.哈哈，终于真想大白了吧.....

  到这里就完成了大半的工作了，接下来就是把高压力辊用酒精擦干净，虽然说已经把定影拆出来了，但是还是要注意一下给定影膜上润滑油，因为大部分机器都是定影膜上的油干了，才引起卡在定影上的纸，这点相信很多人（包括同行）同意吧。 花了半个钟时间把这些写出来，只是希望分享一下自己的劳动成果，也希望能帮助一些初学着一些前车经验。谢谢大家
